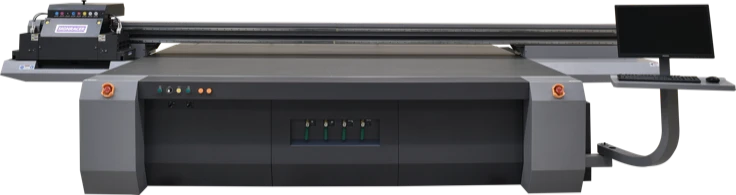

SIGNRACER 3020
Pre výrobcov tuhých panelov s nadrozmernými doskami. SIGNRACER 3020 tlačí veľkoformátové nábytkové panely a reklamnú grafiku presnosťou priemyselnej UV atramentovej tlače a nadrozmerným voštinovým vákuovým stolom.
Ultra-širokouhlá priemyselná tlač
SIGNRACER 3020 kombinuje tlačovú plochu 3050 × 2050 mm, vozík s lineárnym motorom, 4-zónový vákuový stôl a priepustnosť v režime konceptu až 69 m²/h v režime s trojitým radom.
Postavené pre výrobu nadrozmerných panelov

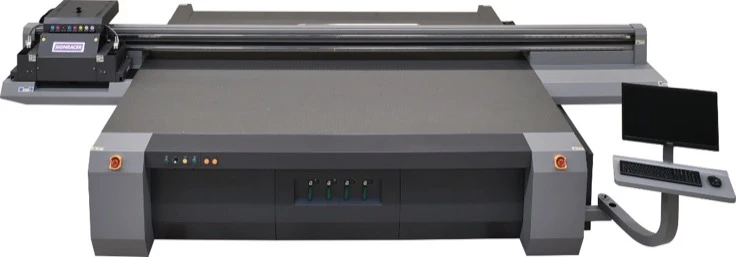

Pokrytie tuhých panelov 3050 × 2050 mm
Tlačte veľké panely na jednej ploche lôžka dimenzovanej na zákazky 3050 × 2050 mm. Voštinový 4-zónový vákuový stôl a registračné kolíky podporujú opakovateľné polohovanie od panelu k panelu.
LED UV podľa vašej úpravy
Vytvrdzujte pomocou LED UV s premenlivými úrovňami výkonu a voliteľnými šírkami vytvrdzovania. Jednoduchá (90 mm / 14 W/cm²), dvojitá (180 mm / 14 W/cm²) a trojitá (210 mm / 16 W/cm²) šírka podporujú rôzne pokrytie grafiky a časovanie výroby.
Produkčne pripravená konfigurácia hláv
Hlavy Ricoh Gen. 6 sú k dispozícii v počte 2 až 8 jednotiek, čo umožňuje škálovať hustotu tlače a produktivitu pre rôzne skladby zákaziek. Systém využíva technológiu kvapiek 40 kHz s 1280 dýzami a škálou šedej 5–15 pl pre kontrolované ukladanie atramentu.
Detaily technológie a tlačového systému
Priemyselná UV atramentová tlač (Ricoh Gen. 6)
SIGNRACER 3020 tlačí technológiou priemyselnej atramentovej tlače s UV vytvrdzovaním s použitím tlačových hláv Ricoh Gen. 6 v konfigurácii 2 až 8 hláv. Systém pracuje s technológiou kvapiek 40 kHz (1280 dýz) a podporuje škálu šedej 5–15 pl pre kontrolovaný tón a stabilitu obrazu.

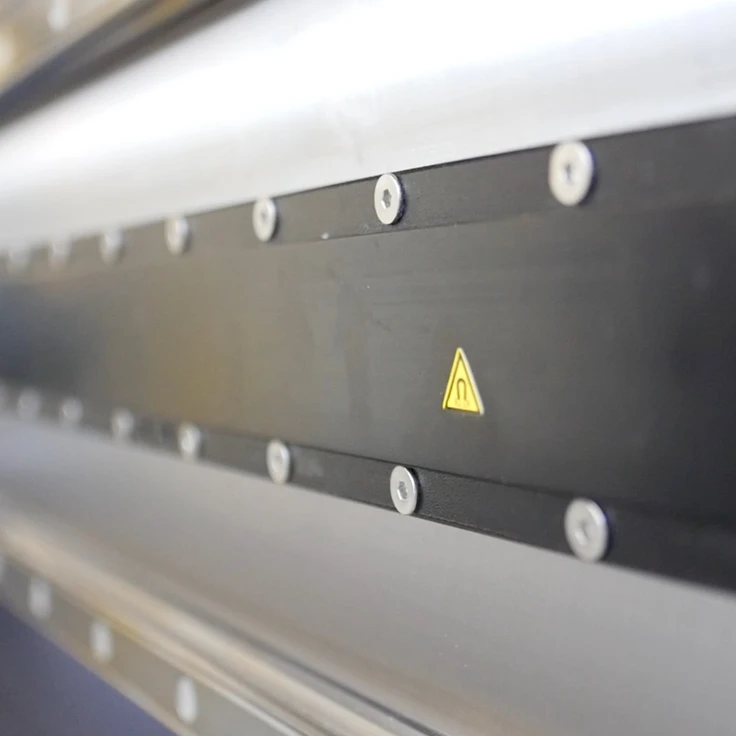

Rozlíšenie a pohyb pre tuhú grafiku
Rozlíšenie tlače je 635 × 900 dpi. Pohyb vozíka je poháňaný lineárnym motorom s rýchlosťou až 1,2 m/s, aby sa udržalo produkčné tempo na celom nadrozmernom lôžku.
LED UV vytvrdzovanie s voliteľnými šírkami
LED UV vytvrdzovanie využíva premenlivé úrovne výkonu a voliteľné režimy šírky vytvrdzovania, aby sa prispôsobilo grafike a výrobným potrebám. Jednoduché vytvrdzovanie je 90 mm pri 14 W/cm², dvojité je 180 mm pri 14 W/cm² a trojité je 210 mm pri 16 W/cm².
Rozhodovacie metriky pre technické oddelenie a nákup
Tlačová plocha 3050 × 2050 mm pojme nadrozmerné panely, nábytkové diely a architektonické prvky v rámci jedného plochého rozloženia.
Režim konceptu s trojitým radom poskytuje vysokú priepustnosť pre tímy pracujúce s veľkoformátovou výrobou pri napätých termínoch.
Presnosť lineárneho motora umožňuje vysokokvalitný výstup pre detailnú grafiku a jemný text na nadrozmerných substrátoch.
Efektivita atramentu Gen. 6 pomáha tímom kontrolovať prevádzkové náklady pri zachovaní sily farieb a adhéznych vlastností.
Kompatibilné atramenty SIGNRACER a konfigurácie atramentov
SR-100 HD
SR-100 HD je kompatibilná atramentová možnosť pre kvalifikované pracovné postupy s tuhými panelmi. Dostupné usporiadania zahŕňajú CMYK + biela, zatiaľ čo tretia konfigurácia pridáva oranžovú, fialovú, bielu a lak pre schválené požiadavky na rozšírenú farbu a povrchovú úpravu.
SR-200+
SR-200+ podporuje vysokokvalitnú UV tlač na tuhých a špeciálnych médiách. Môže byť konfigurovaný s CMYK + LC + LM + LK + biela pre pracovné postupy, ktoré vyžadujú vyhradený svetlý čierny kanál plus bielu.
PREMIUMFLEX+
PREMIUMFLEX+ podporuje zákazky, ktoré profitujú z flexibilného prístupu pri súčasnom použití UV vytvrdzovania vo výrobe. Je k dispozícii v rámci kompatibilnej sady atramentov SIGNRACER a možno ho použiť v závislosti od vášho substrátu a vizuálnych cieľov.
Podpora médií a výrobné obmedzenia
01. Rozsah tuhých médií
Podporované médiá zahŕňajú PVC, Aludibond, akryl, drevo, MDF, sklo, PET-G, kompozitné panely, kožu, vlnitú lepenku, sieťovinu, vinyl, penovú dosku. Maximálna hrúbka je 100 mm pre výrobu tuhých panelov.
02. Lôžko a vákuové držanie
4-zónový voštinový vákuový stôl s registračnými kolíkmi podporuje opakovateľné zarovnanie na lôžku 3050 × 2050 mm. Maximálna šírka média je až 3100 mm / 3050 mm pre nadrozmerné dosky.
03. Napájanie a záruka
Príkon systému je 6 kW. Záruka na LED je až 3 roky (záruka výrobcu).
04. Plánovanie spotreby atramentu
Spotreba atramentu je 8 ml/m², čo podporuje konzistentné kalkulácie nákladov pre výrobné série, keď je známe pokrytie grafiky.
Aplikácie pre výrobu nadrozmerných tuhých panelov
Veľkoformátová pevná reklama na PVC, hliníkovom kompozite, akryle a iných kvalifikovaných doskových materiáloch s overením umiestnenia a nastavení tlače v produkčnej veľkosti.
Dekorácia priamo na podklad dreva, MDF a kompozitných panelov pre nábytok, obklady stien a architektonické aplikácie.
Priama tlač na kompozitné panely Aludibond pre odolnú firemnú signalizáciu a architektonický branding.
Rýchle prototypovanie na vlnitej lepenke, skladacích kartónoch a pevných obalových materiáloch na overenie dizajnu.
Schopnosť tlače s veľkou vzdialenosťou umožňuje dekoráciu skla a nerovných architektonických povrchov.
Tlačené smerové značky, identifikačné panely miestností a architektonické navigačné systémy na pevných substrátoch.
Rýchlosť tlače podľa konfigurácie
Technické špecifikácie
Oficiálne technické parametre strojov z produktovej dokumentácie SIGNRACER.
Model
| Model | 3020 |
|---|
Tlačový mechanizmus
| Tlačová technológia | Priemyselná atramentová tlač s UV vytvrdzovaním |
|---|---|
| Tlačové hlavy / počet | Ricoh Gen. 6, 2 až 8 |
| Trysky / Veľkosť kvapky | 40 kHz: 1280 trysiek | 5–15 pl v odtieňoch šedej |
| Rozlíšenie tlače | 635 x 900 dpi |
| Pohon / rýchlosť vozíka | Lineárny motor, až 1,2 m/s |
Médiá a stôl
| Tlačová plocha | 3050 x 2050 mm |
|---|---|
| Typ plochého stola | Vákuový stôl s plástovou štruktúrou, 4 zóny, s registračnými kolíkmi |
| Maximálna šírka média / šírka tlače | 3100 mm / 3050 mm |
| Maximálna hrúbka média | Maximálne 100 mm |
| Podporované médiá | PVC, hliníkový kompozit, akrylát, drevo, MDF, sklo, PET-G, kompozitné panely, koža, vlnitá lepenka, sieťoviny, vinyl, penové dosky; pred schválením overte vhodnosť pre výrobu |
Systém UV vytvrdzovania
| Technológia vytvrdzovania | LED UV vytvrdzovanie s nastaviteľným výkonom |
|---|---|
| Šírka / výkon vytvrdzovania | Jeden rad: 90 mm / 14 W/cm² Dva rady: 180 mm / 14 W/cm² Tri rady: 210 mm / 16 W/cm² |
Atramentové riešenie
| SR-100 HD | |
|---|---|
| SR-200+ | |
| PREMIUMFLEX+ | |
| SR-IN (White) | |
| Spotreba atramentu | 8 ml/m² |
| Všetky konfigurácie | Zobraziť všetky konfigurácie atramentov → |
Odporúčané atramentové sady
| Zamerané na priepustnosť | CMYK + Biela |
|---|---|
| Zamerané na špeciálne efekty | CMYK + Oranžová + Fialová + Biela + Lak |
| Hladké prechody | CMYK + LC + LM + LK + Biela |
Elektrické a fyzické parametre
| Príkon | 6 kW |
|---|---|
| Rozmery (D x Š x V) | 5230 × 3200 × 1350 mm |
| Hmotnosť | 1760 kg |
| Prepravná debna (D × Š × V) | 5560 × 2280 × 1800 mm |
| Prepravná hmotnosť | 2250 kg (gross) / 490 kg (crate) |
Softvér a dokumentácia
| RIP softvér | Caldera, Ergosoft |
|---|---|
| Označenie zhody | Označenie CE |
| Spotrebný materiál (nie je súčasťou) | Tlačové hlavy, atramenty, filtre a ďalšie opotrebiteľné diely |
Overte na svojom reálnom médiu a s vašou grafikou
Pošlite nám vzorku vášho skutočného substrátu (alebo špecifikujte presný materiál a hrúbku) spolu so súbormi grafiky a vašou cieľovou kvalitou vrátane farby, hustoty a prípadných požiadaviek na bielu alebo lak. Overíme uvedený atrament SIGNRACER a nastavenie LED UV vytvrdzovania na SIGNRACER 3020 v požadovanej mierke panelu, až do 3050 × 2050 mm, pred schválením výroby.
