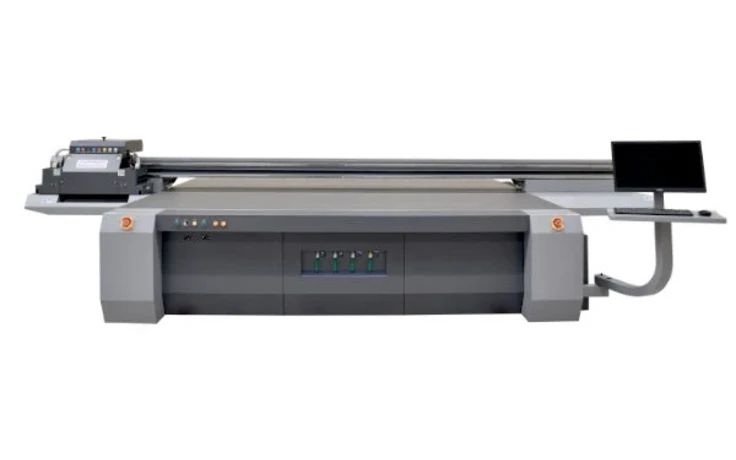

SIGNRACER 3116
Priemyselná plochá tlačiareň s tlačovou plochou 3100 × 1600 mm, maximálnou šírkou materiálu 3150 mm, vákuovým upínaním a registračnými kolíkmi pre presné polohovanie pevných médií.
Veľkoformátová produkčná tlač
SIGNRACER 3116 kombinuje tlačovú plochu 3100 × 1600 mm, vozík s lineárnym motorom, vákuový stôl so 4 zónami a priepustnosť v režime konceptu až 69 m²/h v trojradovom režime.
Postavený pre veľkoformátovú priemyselnú výrobu
Šírka 3,1 m na pôdoryse plochej tlačiarne
Pracujte v rozmeroch, ktoré vaša grafika vyžaduje: systém podporuje maximálnu šírku materiálu 3150 mm (manipulácia) / 3100 mm (tlačová kapacita). Pri širokých reklamných a interiérových paneloch môžete pripravovať a tlačiť rozsiahlejšie formáty pri zachovaní presnosti registrácie plochej tlačiarne.

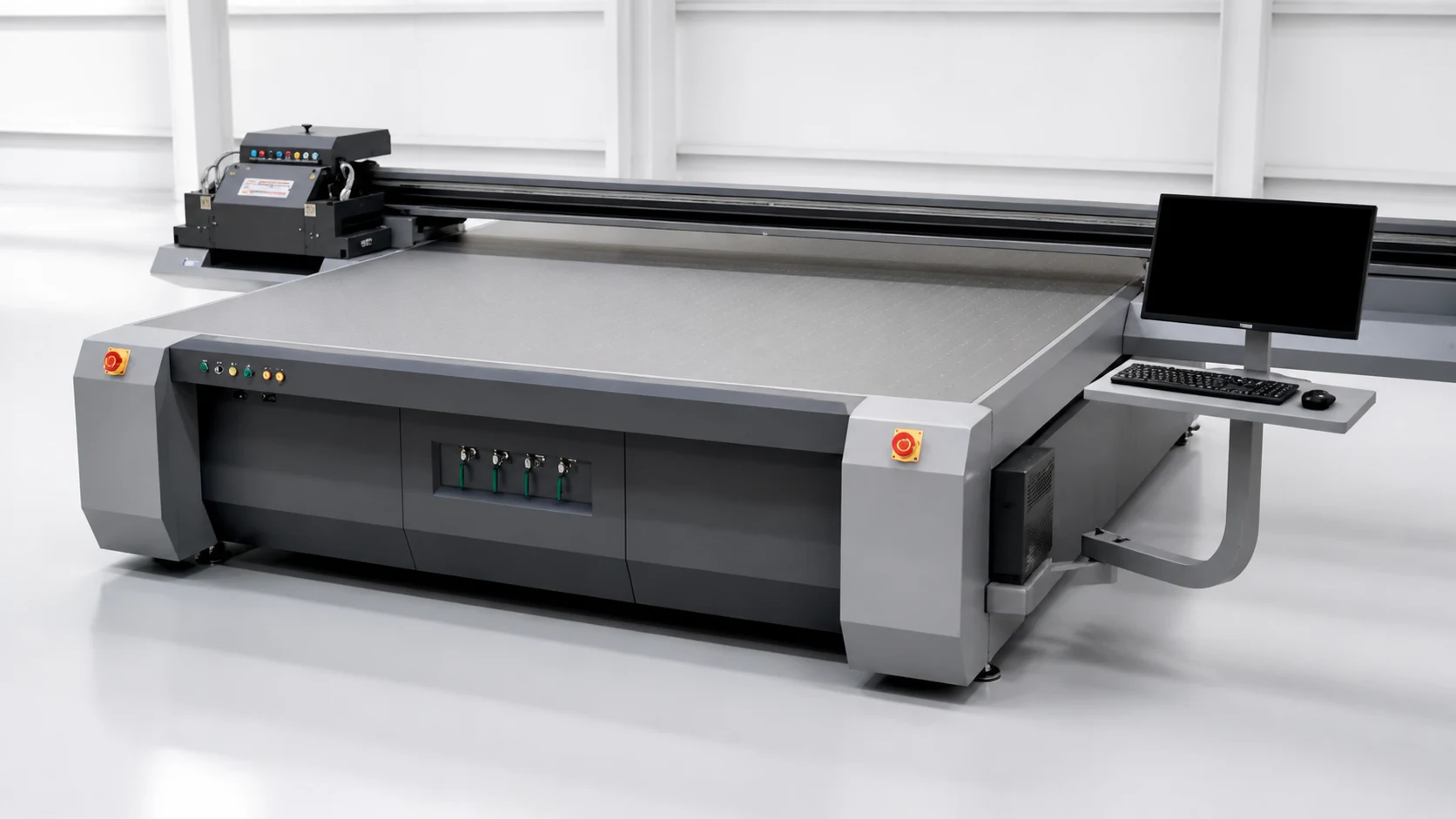

Vákuový stôl s registračnými kolíkmi
Voštinový vákuový stôl so 4 zónami udržiava pevné médiá v rovine pre rovnomerné nanášanie atramentu. Registračné kolíky umožňujú opakovateľné polohovanie pri viacerých paneloch a výrobných dávkach.
LED UV vytvrdzovanie s variabilným výkonom
LED UV vytvrdzovanie je nakonfigurované s variabilnými úrovňami výkonu, aby zodpovedalo danej úlohe a médiu. Šírky vytvrdzovania sú k dispozícii v režime single (90 mm), double (180 mm) a triple (210 mm) pre efektívne pokrytie tlačovej plochy.
Technológia a konštrukčné detaily
UV-Cured Industrial Inkjet s hlavami Ricoh Gen. 6
Technológia UV-Cured Industrial Inkjet je kombinovaná s tlačovými hlavami Ricoh Gen. 6 (2 až 8 hláv) pre výrobnú flexibilitu. Systém poskytuje 1280 trysiek s frekvenciou kvapiek 40 kHz pre kontrolované nanášanie pri veľkoformátových úlohách.
Výkon vozíka pre konzistentné široké nábehy
Vozík s lineárnym motorom podporuje rýchlosť až 1,2 m/s pre udržanie stabilného pohybu počas širokej produkcie. To prispieva ku konzistentnému umiestneniu tlače na pevných médiách v rámci limitov stola 3100 × 1600 mm.

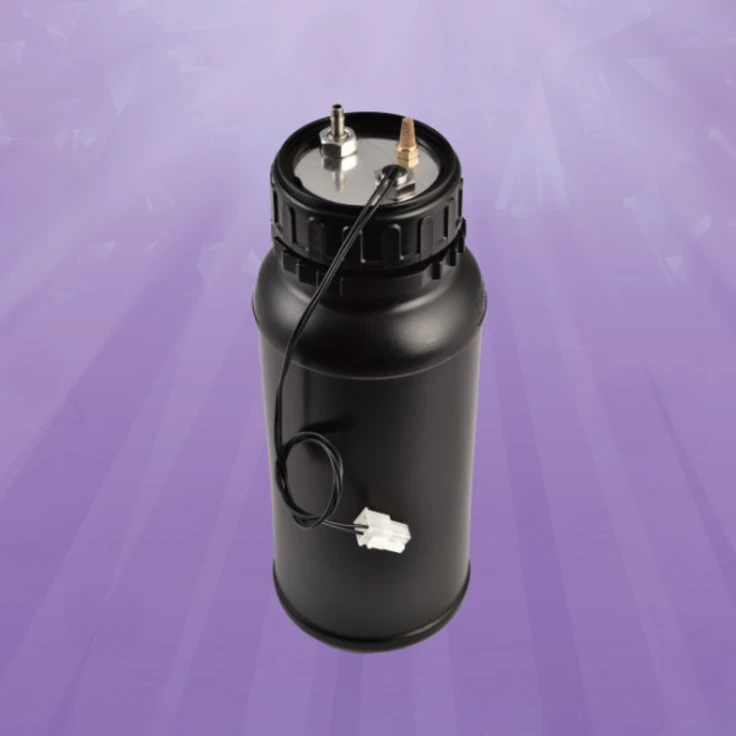

Atramentový systém pre produkčnú priepustnosť
Medzi kompatibilné atramenty SIGNRACER patria SR-100 HD, SR-200+, PREMIUMFLEX+ a SR-IN (White) so spotrebou atramentu 8 ml/m². Príkon stroja je 6 kW, čo podporuje priemyselnú prevádzku pre nepretržité výrobné procesy.
Rozhodovacie metriky pre technické oddelenie a nákup
Veľkoformátový stôl zvládne panely pre reklamu, nábytkárske diely a priemyselné komponenty na jeden prejazd.
Trojradový konceptný režim poskytuje vysokú priepustnosť pre tímy pracujúce vo veľkoformátovej výrobe s krátkymi termínmi.
Tlačte priamo na hrubé pevné substráty vrátane dreva, kompozitov a technických materiálov.
Uvedená spotreba atramentu 8 ml/m² slúži ako vstup pre kalkuláciu nákladov na zákazku; skutočná spotreba závisí od grafiky, konfigurácie atramentov, režimu a stavby vrstiev.
Kompatibilné atramenty SIGNRACER pre váš mix substrátov
SR-100 HD
Použite SR-100 HD pre výrobné procesy, ktoré vyžadujú spoľahlivý UV výkon na podporovaných pevných a polopevných médiách. Je vhodný pre typické potreby tlače reklamných tabúľ a panelov, kde sa vyžaduje konzistentný výstup a kontrolované vytvrdzovanie.
SR-200+
SR-200+ je súčasťou kompatibilnej sady atramentov SIGNRACER pre priemyselnú UV tlač na kompatibilných substrátoch. Podporuje pracovné postupy reprodukcie farieb, ktoré sú v súlade s rozlíšením a možnosťami vytvrdzovania stroja.
PREMIUMFLEX+
PREMIUMFLEX+ je kompatibilnou voľbou pre úlohy vyžadujúce flexibilné správanie atramentu na podporovaných materiáloch. Pred sériovou výrobou overte zvolené médium, prípravu, vytvrdzovanie, ohybové správanie a odolnosť.
Záruka a produkčná pripravenosť
01. Záruka na LED až 3 roky
Záruka výrobcu na LED vytvrdzovací systém je k dispozícii až na 3 roky, čo podporuje predvídateľnú dlhodobú prevádzku pri dodržaní definovaných postupov údržby.
02. Produkčný fit pre široké pevné úlohy
Architektúra plochej tlačiarne – voštinový vákuový stôl so 4 zónami, registračné kolíky a LED UV vytvrdzovanie – zodpovedá potrebám pracovných postupov pre pevné reklamné tabule, interiérové panely a priemyselné dosky, kde sú kritické šírka a presnosť umiestnenia.
03. Cieľová priepustnosť vďaka priemyselným špecifikáciám
Priepustnosť v režime konceptu dosahuje až 69 m²/h v trojradovej konfigurácii. Pre stanovenie výrobnej kapacity vykonajte benchmark s plánovaným médiom, konfiguráciou atramentov, režimom tlače, nastaveniami vytvrdzovania, nakladaním a vykladaním.
04. Príkon a prevádzková trieda pre priemyselné použitie
Príkon 6 kW podporuje profil UV vytvrdzovania a priemyselnej prevádzky potrebný pre konzistentné veľkoformátové výrobné cykly.
Aplikácie
Veľkoformátová pevná reklama na PVC, hliníkovom kompozite, akryle a iných kvalifikovaných doskových materiáloch s overením umiestnenia a nastavení tlače v produkčnej veľkosti.
Dekorácia priamo na podklad dreva, MDF a kompozitných panelov pre nábytok, obklady stien a architektonické aplikácie.
Priama tlač na kompozitné panely Aludibond pre odolnú firemnú signalizáciu a architektonický branding.
Rýchle prototypovanie na vlnitej lepenke, skladacích kartónoch a pevných obalových materiáloch na overenie dizajnu.
Schopnosť tlače s veľkou vzdialenosťou umožňuje dekoráciu skla a nerovných architektonických povrchov.
Tlačené smerové značky, identifikačné panely miestností a architektonické navigačné systémy na pevných substrátoch.
Rýchlosť tlače podľa konfigurácie
Technické špecifikácie
Oficiálne technické parametre strojov z produktovej dokumentácie SIGNRACER.
Model
| Model | 3116 |
|---|
Tlačový mechanizmus
| Tlačová technológia | Priemyselná atramentová tlač s UV vytvrdzovaním |
|---|---|
| Tlačové hlavy / počet | Ricoh Gen. 6, 2 až 8 |
| Trysky / Veľkosť kvapky | 40 kHz: 1280 trysiek | 5–15 pl v odtieňoch šedej |
| Rozlíšenie tlače | 635 x 900 dpi |
| Pohon / rýchlosť vozíka | Lineárny motor, až 1,2 m/s |
Médiá a stôl
| Tlačová plocha | 3100 x 1600 mm |
|---|---|
| Typ plochého stola | Vákuový stôl s plástovou štruktúrou, 4 zóny, s registračnými kolíkmi |
| Maximálna šírka média / šírka tlače | 3150 mm / 3100 mm |
| Maximálna hrúbka média | Maximálne 100 mm |
| Podporované médiá | PVC, hliníkový kompozit, akrylát, drevo, MDF, sklo, PET-G, kompozitné panely, koža, vlnitá lepenka, sieťoviny, vinyl, penové dosky; pred schválením overte vhodnosť pre výrobu |
Systém UV vytvrdzovania
| Technológia vytvrdzovania | LED UV vytvrdzovanie s nastaviteľným výkonom |
|---|---|
| Šírka / výkon vytvrdzovania | Jeden rad: 90 mm / 14 W/cm² Dva rady: 180 mm / 14 W/cm² Tri rady: 210 mm / 16 W/cm² |
Atramentové riešenie
| SR-100 HD | |
|---|---|
| SR-200+ | |
| PREMIUMFLEX+ | |
| SR-IN (White) | |
| Spotreba atramentu | 8 ml/m² |
| Všetky konfigurácie | Zobraziť všetky konfigurácie atramentov → |
Odporúčané atramentové sady
| Zamerané na priepustnosť | CMYK + Biela |
|---|---|
| Zamerané na špeciálne efekty | CMYK + Oranžová + Fialová + Biela + Lak |
| Hladké prechody | CMYK + LC + LM + LK + Biela |
Elektrické a fyzické parametre
| Príkon | 6 kW |
|---|---|
| Rozmery (D x Š x V) | 5230 × 2220 × 1350 mm |
| Hmotnosť | 1610 kg |
| Prepravná debna (D × Š × V) | 5560 × 2280 × 1800 mm |
| Prepravná hmotnosť | 2100 kg (gross) / 490 kg (crate) |
Softvér a dokumentácia
| RIP softvér | Caldera, Ergosoft |
|---|---|
| Označenie zhody | Označenie CE |
| Spotrebný materiál (nie je súčasťou) | Tlačové hlavy, atramenty, filtre a ďalšie opotrebiteľné diely |
Overte si reálnu úlohu na reálnom stroji – pošlite médium a grafiku
Pre potvrdenie vhodnosti pre vašu výrobnú špecifikáciu nám zašlite vzorky médií v rámci hrúbkového limitu 100 mm a samotné grafické súbory vrátane cieľových farieb a povrchových úprav. Pomôžeme vám vybrať jednu z troch zdokumentovaných konfigurácií atramentov a stratégiu vytvrdzovania, aby ste si mohli výsledok overiť pred sériovou výrobou.
