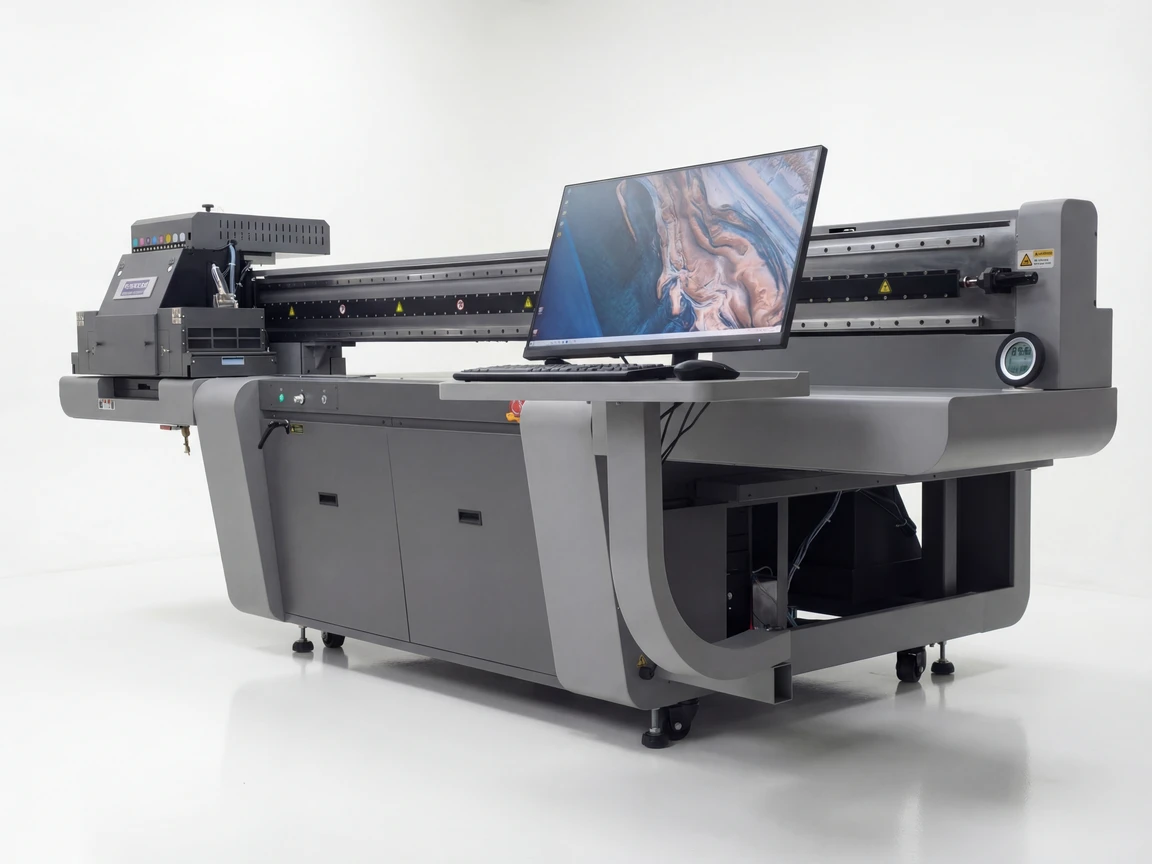

SIGNRACER 1610
Kontrolované, detailné krátke série s kompaktným plochým stolom pre priemyselnú priepustnosť a opakovateľnú registráciu. SIGNRACER 1610 spája vákuový stôl 1600×1000 mm s UV atramentovou produkciou a LED vytvrdzovaním.
Plánujte, overujte a škálujte so SIGNRACER 1610
SIGNRACER 1610 poskytuje výrobným a konštrukčným tímom kompaktnú priemyselnú platformu na overenie náročných zákaziek a škálovanie opakovateľného výstupu, kombinujúc presnosť lineárneho motora, kvalitu obrazu Ricoh Gen. 6 a konfigurovateľné UV vytvrdzovanie v pôdoryse 1600 × 1000 mm.
SIGNRACER 1610 v akcii
Postavené pre priemyselnú výrobu
Plochý stôl 1600×1000 mm
Tlačový stôl 1600×1000 mm podporuje konštrukčné rozloženia a technické signové panely v kompaktných rozmeroch. Dvojzónový vákuový stôl pomáha udržať médium v rovine po celej pracovnej ploche pre konzistentné umiestnenie.

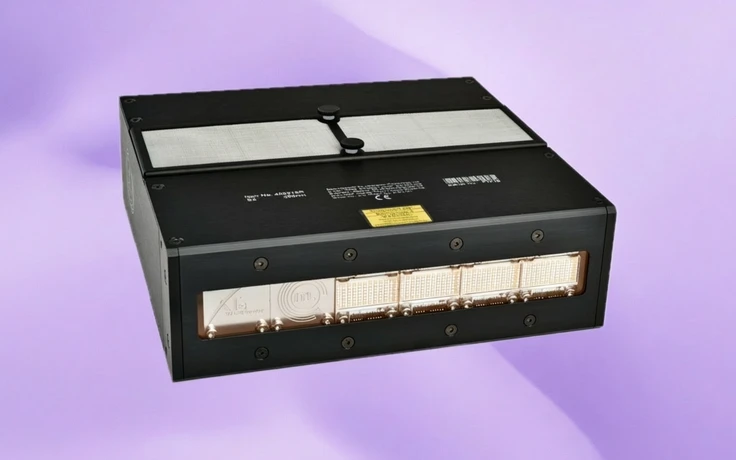

LED UV vytvrdzovanie s riadeným pokrytím
LED UV vytvrdzovanie využíva variabilné úrovne výkonu pre stabilné správanie vytvrdzovania počas výrobných sérií. Šírka vytvrdzovania podporuje jeden prejazd 90 mm alebo dvojitý prejazd 180 mm pri výkone 14 W/cm².

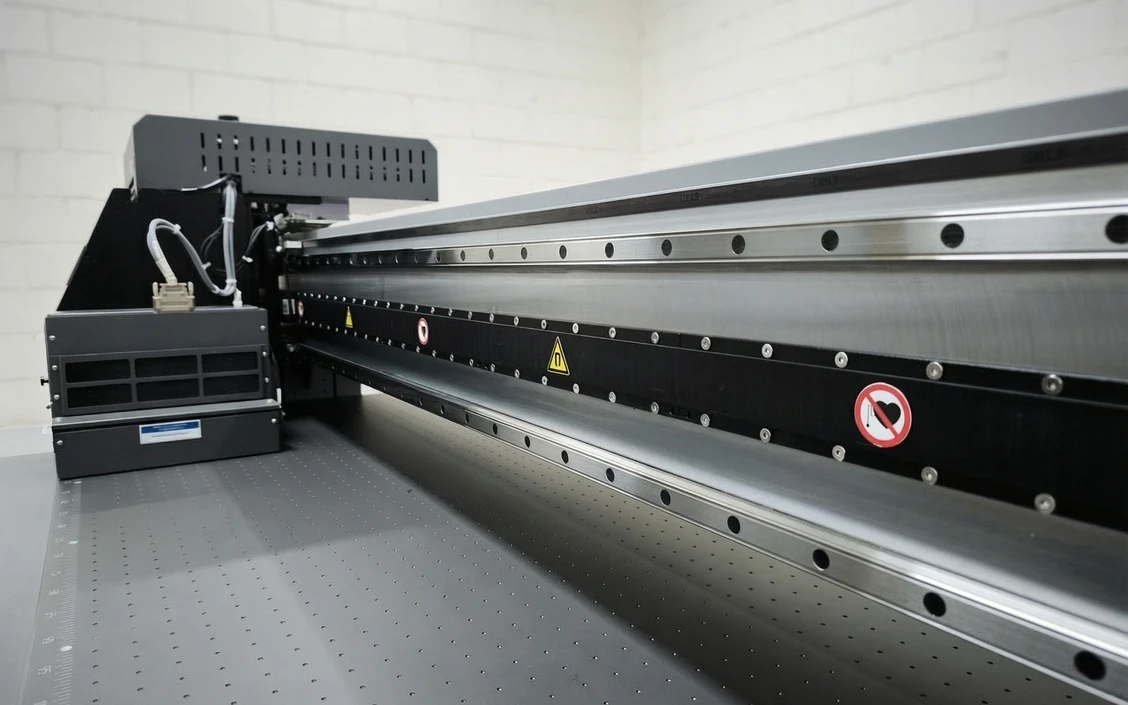

Vozík s lineárnym motorom pre tempo výroby
Vozík s lineárnym motorom dosahuje rýchlosť až 1,2 m/s, čo udržuje tempo výroby pri krátkych sériách. V kombinácii s priemyselnými atramentovými hlavami zabezpečuje konzistentný zobrazovací pracovný postup naprieč rôznymi typmi médií.
Kľúčové schopnosti
Opakovateľná registrácia pre schvaľovacie zákazky
Registračné kolíky spolupracujú s voštinovým dvojzónovým vákuovým stolom na podpore opakovateľného umiestnenia od panelu k panelu. To pomáha znižovať prepracovanie, keď konštrukčné tímy potrebujú konzistentné zarovnanie pre číselníky, štítky a označenia krytov.
Vysokodetailná škála šedej pre technické povrchy
Vďaka schopnosti kvapiek pri 40 kHz (1280 trysiek) a škále šedej 5–15 pl je model 1610 určený na čitateľný malý text, plynulé prechody a jemné línie. Natívne rozlíšenie je 635×900 dpi, čo poskytuje predvídateľný výstup pre schvaľovacie balíčky.
Flexibilná konfigurácia atramentov pre správny finiš
Konfigurácia atramentov 1 poskytuje CMYK + biela. Konfigurácia 2 pridáva LC, LM a LK pre tónové riadenie, zatiaľ čo konfigurácia 3 kombinuje CMYK, oranžovú, fialovú, bielu a lak pre pracovné postupy s rozšírenou farbou a povrchovou úpravou. Overte vybrané rozloženie na skutočnom substráte.

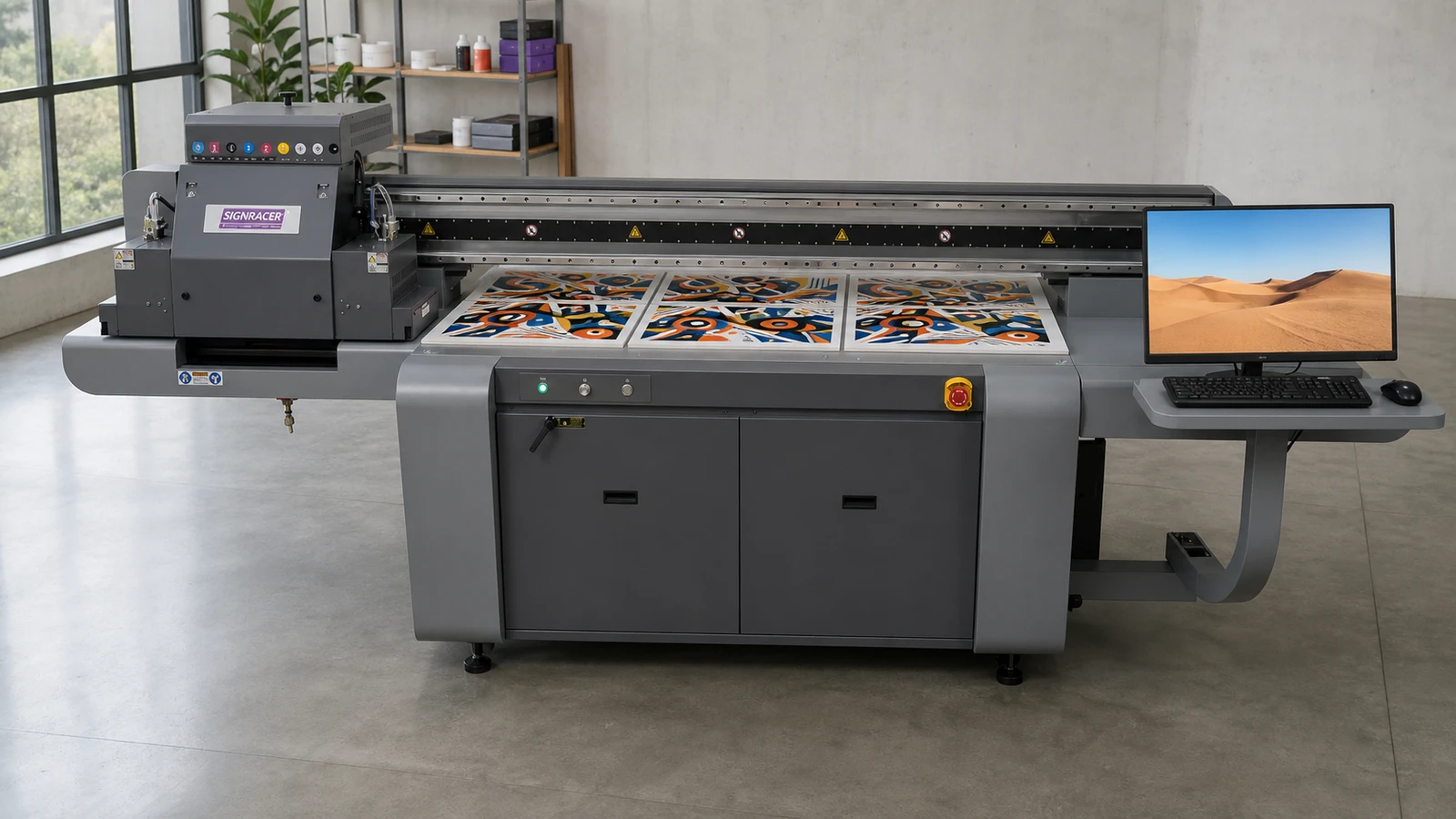

Rozsah médií zladený s priemyselnými prototypmi
Podporované materiály zahŕňajú PVC, Aludibond, akrylát, drevo, MDF, sklo, PET-G, kompozitné panely, kožu, vlnitú lepenku, sieťovinu, vinyl a penovú dosku. Maximálna hrúbka až 100 mm podporuje hrubšie komponenty, ako sú panely krytov a rozmerové signové substráty.
Technológia a tlačový systém
UV vytvrdzovaný priemyselný atrament
SIGNRACER 1610 využíva UV vytvrdzovanú priemyselnú atramentovú technológiu na nanášanie atramentu a jeho vytvrdzovanie pod LED UV. LED vytvrdzovací systém zahŕňa variabilné úrovne výkonu na prispôsobenie správania vytvrdzovania naprieč rôznymi médiami a výrobnými podmienkami.

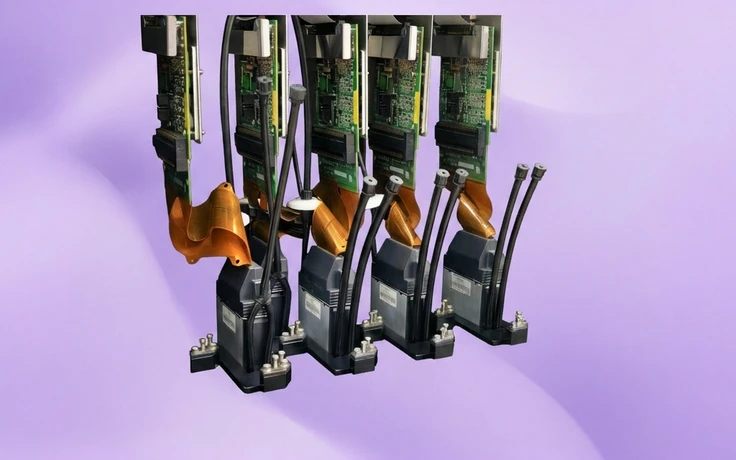

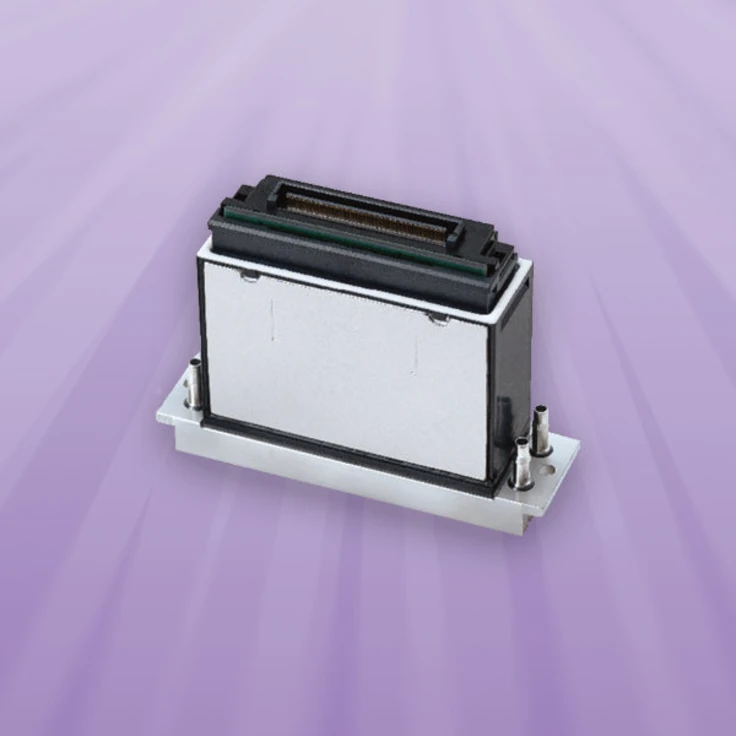

Hlavy Ricoh Gen. 6 s kapacitou viacerých hláv
Tlačiareň podporuje tlačové hlavy Ricoh Gen. 6 s konfiguráciou 2 až 8 hláv v závislosti od vašich výrobných potrieb. To umožňuje konštrukčným tímom naladiť systém na rovnováhu medzi detailom, rýchlosťou a pokrytím.

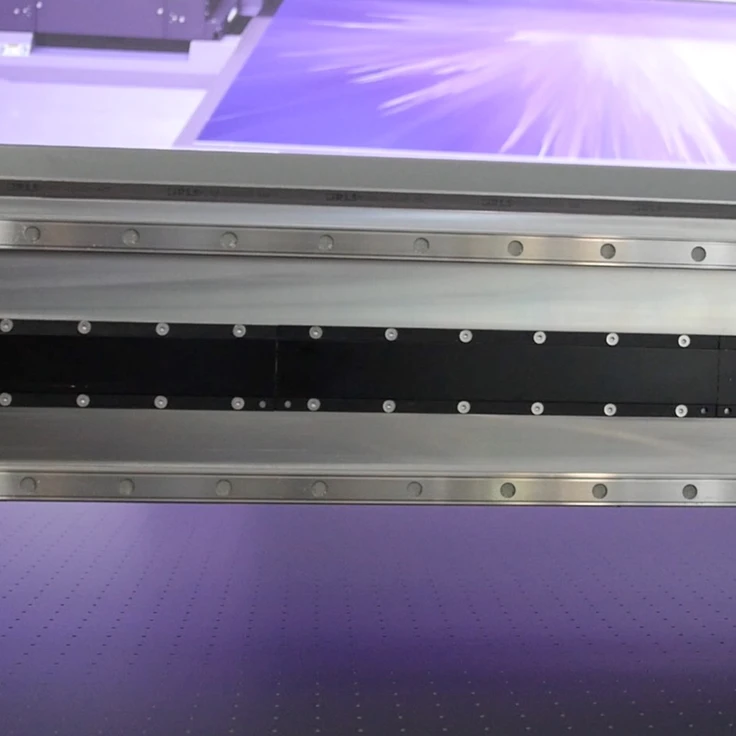

Presný pohyb vozíka pomocou lineárneho motora
Vozík s lineárnym motorom je špecifikovaný až do rýchlosti 1,2 m/s. Vyberte režim tlače a overte detaily, registráciu a rýchlosť spoločne na reprezentatívnych zákazkách.

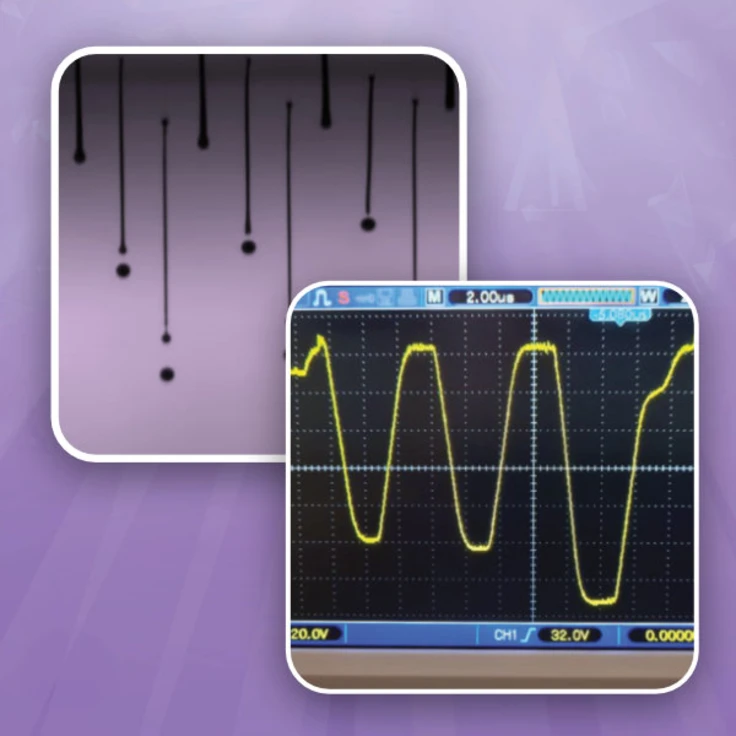

Optimalizácia vlastných priebehov (Waveform)
Interný vývoj priebehov (waveform) ladí riadiace parametre pre vybranú tlačovú hlavu a atrament. Potvrďte tvorbu kvapiek, detail a tónové správanie v schválenom režime tlače.
Rozhodovacie metriky pre konštrukciu a nákup
Lineárny kódovač vozíka poskytuje rozlíšenie merania 1 mikrón pre spätnú väzbu pohybu; tolerancia hotovej tlače závisí od celého procesu.
Dvojradový režim konceptu je určený pre tímy, ktoré vyvažujú krátke dodacie lehoty s konzistentnosťou priemyselného výstupu.
Tlačte priamo na širokú škálu pevných dielov a komponentov so stabilným polohovaním na stole 1600 x 1000 mm.
Špecifikovaná hodnota spotreby atramentu 8 ml/m² poskytuje vstup pre kalkuláciu nákladov na zákazku; skutočná spotreba závisí od grafiky, konfigurácie, režimu a stavby vrstiev.
Kompatibilné atramenty SIGNRACER pre riadené priemyselné výsledky
SR-100 HD
SR-100 HD je kompatibilná možnosť atramentu SIGNRACER pre model 1610. Zdokumentované rozloženia sú CMYK + biela; CMYK + LC + LM + LK + biela; a CMYK + oranžová + fialová + biela + lak.
SR-200+
SR-200+ je kompatibilná možnosť atramentu SIGNRACER v rámci rodiny atramentov SIGNRACER. Podporuje výrobné farebné správanie v konfiguráciách založených na CMYK používaných pre technické značenie a prototypové štítkovanie.
PREMIUMFLEX+
PREMIUMFLEX+ podporuje pracovné postupy s flexibilnými substrátmi, kde hotový povrch vyžaduje spoľahlivý výkon atramentu. Používa sa v rámci kompatibilného ekosystému atramentov SIGNRACER pre zákazky vyžadujúce kontrolovanú priľnavosť a vzhľad na vhodných médiách.
Plán zavedenia pre tímy adoptujúce model 1610
01. Krok 1: Pošlite svoju skutočnú grafiku a substrát
Poskytnite skutočné súbory spolu s presným materiálom, na ktorý budete tlačiť (napr. PVC, Aludibond, akrylát, sklo) a váš cieľový vzhľad na schválenie.
02. Krok 2: Overte nastavenia atramentu a vytvrdzovania
Priradíme kompatibilnú konfiguráciu atramentu SIGNRACER (vrátane bielej a laku, kde je to potrebné) a potvrdíme správanie vytvrdzovania pomocou LED UV systému s variabilnými úrovňami výkonu.
03. Krok 3: Potvrďte registráciu a priepustnosť
Spustite krátku akceptačnú sériu na vašej veľkosti rozloženia v rámci pracovnej plochy 1600×1000 mm a overte opakovateľnosť pomocou vákuového stola a registračných kolíkov.
04. Krok 4: Uzamknite výrobné parametre
Akonáhle vzorka spĺňa váš cieľ kvality, výrobné parametre môžu byť štandardizované pre konzistentné výsledky naprieč budúcimi krátkymi sériami.
Aplikácie
Digitálna tlač pre prototypy a série hodinových číselníkov s overením farby, mikrodetailov, registrácie, hrúbky vrstvy a výkonu hotového číselníka na skutočnej konštrukcii.
Veľkoformátová pevná reklama na PVC, hliníkovom kompozite, akryle a iných kvalifikovaných doskových materiáloch s overením umiestnenia a nastavení tlače v produkčnej veľkosti.
Identifikácia a značenie na vybraných tuhých dieloch, krytoch a technických komponentoch s testovanou priľnavosťou a odolnosťou pre dané výrobné prostredie.

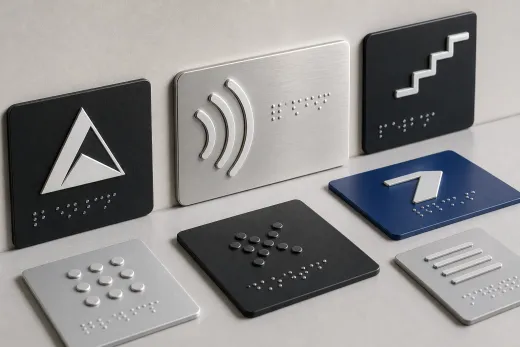

SIGNRACER ponúka vysoko presné pracovné postupy pre Braillovo písmo a taktilné značenie pre projekty zamerané na prístupnosť po overení podkladu a špecifikácií.
Vysokokvalitná tlač na priehľadný aj farebný akrylát pre maloobchodné displeje a produktové prezentácie.
Tlačené smerové značky, identifikačné panely miestností a architektonické navigačné systémy na pevných substrátoch.
Rýchlosť tlače podľa konfigurácie
Technické špecifikácie
Oficiálne technické parametre strojov z produktovej dokumentácie SIGNRACER.
Model
| Model | 1610 |
|---|
Tlačový mechanizmus
| Tlačová technológia | Priemyselná atramentová tlač s UV vytvrdzovaním |
|---|---|
| Tlačové hlavy / počet | Ricoh Gen. 6, 2 až 8 |
| Trysky / Veľkosť kvapky | 40 kHz: 1280 trysiek | 5–15 pl v odtieňoch šedej |
| Rozlíšenie tlače | 635 x 900 dpi |
| Pohon / rýchlosť vozíka | Lineárny motor, až 1,2 m/s |
Médiá a stôl
| Tlačová plocha | 1600 x 1000 mm |
|---|---|
| Typ plochého stola | Vákuový stôl s plástovou štruktúrou, 2 zóny, s registračnými kolíkmi |
| Maximálna šírka média / šírka tlače | 1640 mm / 1600 mm |
| Maximálna hrúbka média | Maximálne 100 mm |
| Podporované médiá | PVC, hliníkový kompozit, akrylát, drevo, MDF, sklo, PET-G, kompozitné panely, koža, vlnitá lepenka, sieťoviny, vinyl, penové dosky; pred schválením overte vhodnosť pre výrobu |
Systém UV vytvrdzovania
| Technológia vytvrdzovania | LED UV vytvrdzovanie s nastaviteľným výkonom |
|---|---|
| Šírka / výkon vytvrdzovania | Jeden rad: 90 mm / 14 W/cm² Dva rady: 180 mm / 14 W/cm² |
Atramentové riešenie
| SR-100 HD | |
|---|---|
| SR-200+ | |
| PREMIUMFLEX+ | |
| SR-IN (White) | |
| Spotreba atramentu | 8 ml/m² |
| Všetky konfigurácie | Zobraziť všetky konfigurácie atramentov → |
Odporúčané atramentové sady
| Zamerané na priepustnosť | CMYK + Biela |
|---|---|
| Zamerané na špeciálne efekty | CMYK + Oranžová + Fialová + Biela + Lak |
| Hladké prechody | CMYK + LC + LM + LK + Biela |
Elektrické a fyzické parametre
| Príkon | 4 kW |
|---|---|
| Rozmery (D x Š x V) | 3100 × 1700 × 1300 mm (w/o PC arm) |
| Hmotnosť | 760 kg |
| Prepravná debna (D × Š × V) | 3300 × 1900 × 1600 mm |
| Prepravná hmotnosť | 1060 kg (gross) / 300 kg (crate) |
Softvér a dokumentácia
| RIP softvér | Caldera, Ergosoft |
|---|---|
| Označenie zhody | Označenie CE |
| Spotrebný materiál (nie je súčasťou) | Tlačové hlavy, atramenty, filtre a ďalšie opotrebiteľné diely |
Pošlite balík vzoriek na skutočné schválenie
Na potvrdenie výstupu na vašich skutočných materiáloch nám pošlite reálne vzorky médií a vašu skutočnú grafiku (vrátane všetkých požiadaviek na biely/variabilný atrament a potrieb laku). Pomôžeme vám overiť nastavenia SIGNRACER 1610 voči vášmu cieľu kvality – detailu, farbe a vytvrdzovaniu – predtým, než sa zaviažete k výrobným sériám.
Na stiahnutie
Stiahnite si produktový brožúr pre tento model tlačiarne.
